Rampa de esparcimiento Penditwist

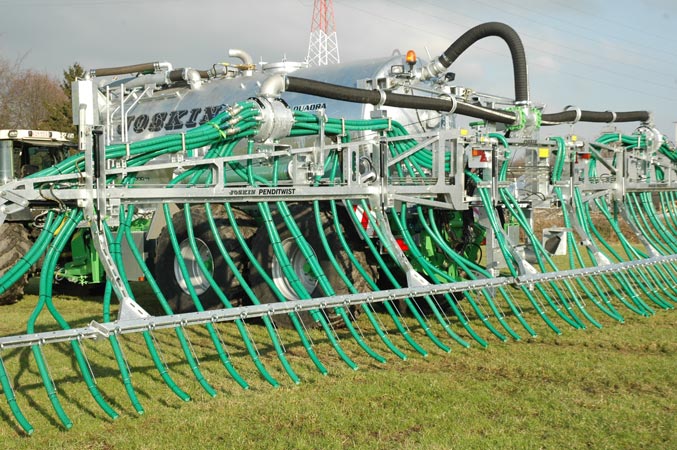

Rampa JOSKIN de tubos colgantes con un ancho de esparcimiento de 9 a 18 mts. Distancia entre tubos de 25 ó 30 cm. Disponemos de otros modelos de rampas de tubos colgantes de hasta 30 m. de anchura.
Generalidades

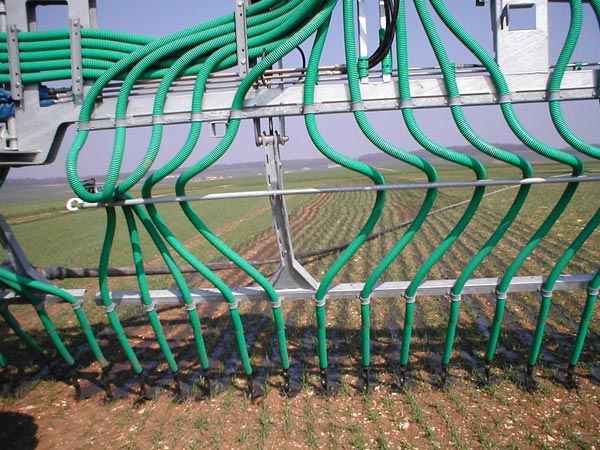

La rampa de tubos JOSKIN Penditwist presenta un gran interés agronómico, permite depositar el abono en el pie de la planta, con menos perdida de los nutrientes, sin acarrear una disminución del crecimiento de los vegetales y subida en el forraje (esencial en caso de ensilaje de hierba o de maíz). Por su fabricación en acero completamente galvanizado, presenta características de longevidad muy interesantes. La máquina se compone de una estructura triangular que se articula alrededor de un cuadro central, soportando tubos fijados con intervalos de 250 ó 300 mm según el tipo de rampa. El principio de funcionamiento de la rampa Penditwist es muy simple. El purín almacenado en la cuba transita por un (dos) repartidor-triturador (es) antes de recorrer los tubos que lo depositan con delicadeza sobre el suelo.
Repartidor- Triturador

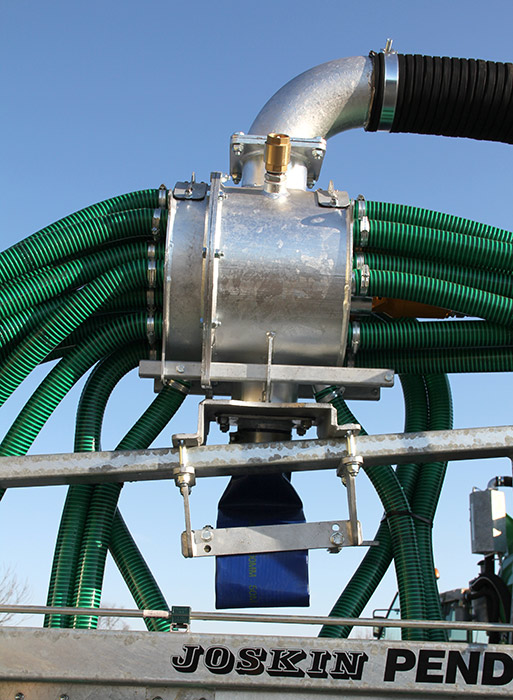

El repartidor-triturador Scalper® fabricado y patentado por Joskin, es un órgano esencial para el buen funcionamiento del Penditwist. Las rampas 9 m están provistas de un solo repartidor-triturador mientras que las rampas a partir de 12 m están previstas de dos repartidores-trituradores, para reducir el tiempo de reacción al principio del esparcimiento así como las pérdidas de carga (mejor regularidad de esparcimiento).
Los repartidores-trituradores Scalper® del Penditwist son verticales y poseen salidas horizontales que permiten disponer los tubos de la rampa de manera óptima. Resultados, reducción de las pérdidas de carga y reparto más homogéneo del purín, también en las extremidades de una rampa de gran ancho. La ventaja de los repartidores verticales es la de presentar menos obstrucción. Por consiguiente, la altura total de la rampa se reduce. Un inversor eléctrico sobre repartidor se monta en estándar sobre cada modelo. Un mando previsto a dicho efecto se encuentra en la caja eléctrica en la cabina del tractor.
Anti-crash
Las rampas JOSKIN están equipadas todas en estándar con el dispositivo anti-crash que ofrece una seguridad suplementaria durante el trabajo sobre terrenos accidentados. Cada ala de rampa está provista de resortes y de articulaciones que, durante el esparcimiento sobre un terreno accidentado, repliegan hacia arriba los tubos de la rampa (máx. 55 cm) si ésta, entra en contacto con el suelo. El montaje de los pistones hidráulicos sobre las ranuras permite su pivotamiento y su ajuste de posición inicial.
Sujección barras

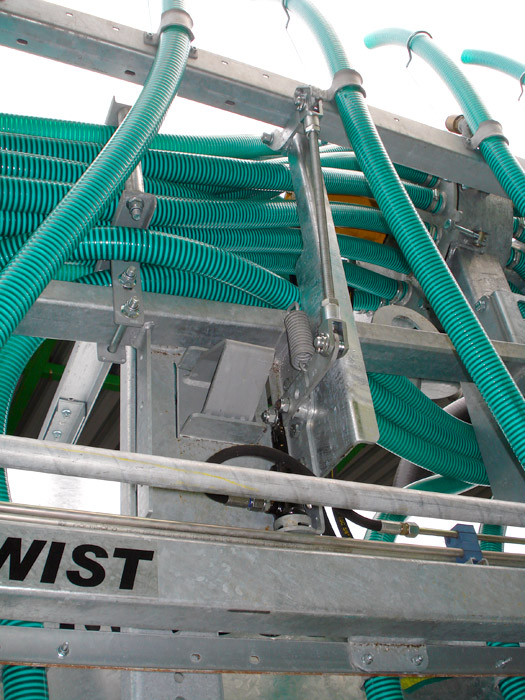

Una consola de apoyo durante el transporte forma parte del equipamiento estándar. Durante el repliegue la rampa se fija mediante un gancho en los soportes laterales fijados a los soportes angulares de la cuba.
Gestión de las funciones hidráulicas
El mando hidráulico de todo el sistema esta simplificado, gracias a la caja de mandos multifunción de Joskin, mediante un distribuidor en el tractor podemos hacer funcionar todas las funciones. Recomendamos si lleva instalado el tractor el sistema Load Sensing hacer la instalación de la cuba y de la rampa con este sistema, asi, con tres mangueras hidráulicas, presión, retorno libre y señal, podemos mandar todas las funciones de la cuba y aplicadores sin calentamiento del aceite, y sin consumo innecesario de gasoil, ni desgaste de la bomba hidráulica. Con este sistema, la cuba pedira al sistema hidráulico del tractor, solo el aceite que necesite y cuando lo necesite, aumentando la vida de la bomba hidráulica del tractor.
Para ejecutar el numero creciente de funciones hidráulicas presentes en todos los aplicadores, (triturador, despliegues, antigota,...etc.), Joskin ha diseñado un sistema de control para todas las funciones hidráulicas de todos los aplicadores con una secuencia programada automatica, el Automate. Esta caja de mando Touch-Control, de pantalla tactil se instala en la cabina del tractor, y tiene grabadas todas las funciones automatizadas de todos los útiles de esparcimiento Joskin. En la pantalla seleccionamos el tipo de aplicador de purín que vamos a utilizar y el ancho de trabajo, desde la pantalla, podemos desplegar el aplicador y despues solo accionando la tecla START, activa la secuencia gravada, apertura compuerta de alimentación, puesta en marcha del repartidor, descenso del aplicador sobre el suelo...... cuando accionamos STOP, hace las funciones inversas. El operario solo se tiene de preocupar del despliegue y de conducir el equipo, despreocupandose de todas las otras funciones repetitivas del aplicador.
